Toshiba推出高电压、低电流功耗的LDO稳压器,有助于降低设备待机功率

工业 文传商讯

日本川崎–Toshiba Electronic Devices & Storage Corporation(简称“Toshiba”)推出了TCR1HF系列LDO稳压器,可提供高电压、宽输入电压范围和业界最低[1]的待机电流功耗。新系列的前三款产品“TCR1HF18B”、“TCR1HF33B”和“TCR1HF50B”(分别提供1.8V、3.3V和5.0V的输出电压)今天开始发货。

在使用带LDO稳压器的电源电路时,为了减少电子产品在待机模式下的功耗,必须将电源直接连接到LDO稳压器上,并通过关闭内部电路来降低功耗。

新产品支持4V至36V的宽输入电压范围,这使得它们可以连接到用于USB PD的4V至20V电源[2],也可连接到24V电源。

这些产品还具有达到业界最低水平[1]的1uA (typ.)的待机电流功耗,允许电子设备以极低的功耗保持待机运行。快速负载瞬态响应为-60mV/+50mV (typ.),确保在从待机状态转换到工作状态时,这些产品可在电流突然变化时提供稳定的输出电压。

使用新产品的参考设计“电源多路复用器电路”现已上市。

Toshiba将为不同的应用添加具有不同功能或输出电压值的产品,继续扩大TCR1HF系列产品线。

注意:

[1] 与具有相同额定值的LDO稳压器的待机电流进行比较。截至2023年5月的数据,基于Toshiba的调查结果。

[2] USB PD(USB Power Delivery):一种使用USB提供最高100W功率的快速充电标准。

应用

  • 消费品/个人设备(手机、笔记本电脑、家用电器等)
  • 工业设备

特性

  • 宽电压输入范围:VIN=4V至36V
  • 低电流功耗:IBON=1μA (typ.)
  • 最大输出额定电流:IOUT=150mA
  • 快速负载瞬态响应:⊿VOUT= -60mV/+50mV (typ.) (IOUT = 0 mA ⇔ 10 mA)
  • 通用包SOT-25 (SMV)

主要规格

部件编号 TCR1HF18B TCR1HF33B TCR1HF50B
封装 名称 SOT-25 (SMV)
典型尺寸(mm) 2.8 x 2.9, t=1.1
工作范围 输入电压VIN (V) 4至36
工作温度Topr (°C) -40至125
电气特性(除非另有说明,Tj=25°C) 输出电压VOUT typ. (V) 1.8 3.3 5.0
输出电压精度VOUT (%) IOUT=10mA ±1
静态电流IBON typ. (μA) IOUT=0mA 1
待机电流IB(OFF1) typ. (μA) VIN=4V 0.24
负载瞬态响应⊿VOUTtyp. (mV) IOUT=0mA→10mA -60
IOUT=10mA→0mA 50
热关机阈值TSDH (°C) Tj rising 155
在线购买 在线购买 在线购买

请点击以下链接,了解关于新产品的更多信息。

TCR1HF18B

TCR1HF33B

TCR1HF50B

请点击以下链接,了解关于使用新产品的参考设计的更多信息。

电源多路复用器电路

要了解新产品在在线分销商的供货情况,请访问:

TCR1HF18B

在线购买

TCR1HF33B

在线购买

TCR1HF50B

在线购买

*公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的信息(包括产品价格和规格、服务内容和联系信息)在发布之日是最新的。但如有更改,恕不另行通知。

关于Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation是先进半导体和存储解决方案的领先供应商,凭借半个多世纪的经验和创新,为客户和商业伙伴提供卓越的离散半导体、系统LSI和HDD产品。

公司在全球各地的2.15万名员工同心同德,竭力实现公司产品价值的最大化,同时重视与客户的密切合作,促进价值和新市场的共同创造。Toshiba Electronic Devices & Storage Corporation期待在近8000亿日元(61亿美元)的年度销售额基础上再接再厉,为全人类创造更加美好的未来。

如需了解更多信息,请访问:https://toshiba.semicon-storage.com/ap-en/top.html

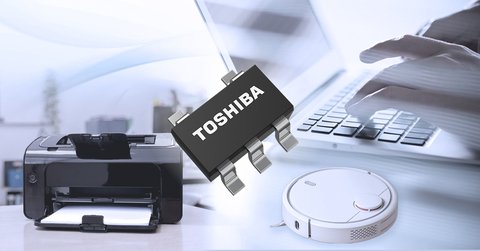

Toshiba:TCR1HF系列,高斯按压、低电流功耗LDO稳压器,有助于设备待机功率。(图示:美国商业资讯)

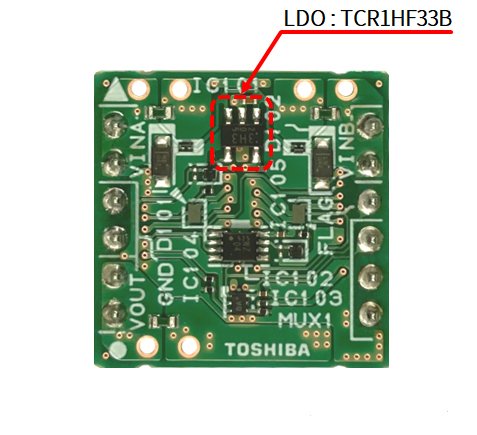

Toshiba:电源多路复用器电路模块板(图示:美国商业资讯)
