-能够降低传导损耗的-40V P-ch MOSFET加入产品阵容
东京–(美国商业资讯)–东芝公司(Toshiba Corporation)(TOKYO:6502)旗下的半导体&存储产品公司(Semiconductor & Storage Products Company)今天宣布推出一款汽车用-40V P-ch功率金属氧化物半导体场效应晶体管(MOSFET)。作为MOSFET系列的最新产品，“TJ200F04M3L”即日起开始出货。
新产品通过安装一枚采用东芝U-MOS VI沟槽工艺制造的芯片，实现了业界顶级[1]的低导通电阻。该芯片采用TO-220SM(W)封装，这种封装使用经过改进的Cu（铜）连接器区域。新产品的低导通电阻有助于减少电子设备的传导损耗。该产品正在进行测试，以期获得AEC-Q101汽车认证[2]。
|
主要规格： |
||||||||||
|
产品型号 |
绝对最大额定值 |
封装 |
RDS(ON) 最大值 @VGS = 10V (mΩ) |
Tch (℃) |
||||||
|
VDSS (V) |
ID (A) |
|||||||||
|
TJ200F04M3L |
-40 |
-200 |
TO-220SM(W) |
1.8 |
175 |
|||||
注释
[1] 在具有相同额定值的产品类别中，截至2015年3月17日。东芝调查。
[2] 请联系您当地的东芝销售办事处，了解认证过程的最新进展。
点击以下链接，了解有关东芝汽车用MOSFET的更多信息。
http://toshiba.semicon-storage.com/ap-en/product/automotive/automotive-mosfet.html
客户垂询：
汽车销售与营销部
电话：+81-3-3457-3428
本新闻稿中的信息，包括产品价格和规格、服务内容以及联系信息仅反映截至本新闻稿发布之日的情况，如有变动，恕不另行通知。
关于东芝
东芝公司是一家《财富》全球500强公司，致力于将其在先进电子和电气产品及系统方面的一流能力运用于五个战略业务领域：能源与基础设施、社区解决方案、医疗保健系统与服务、电子设备与组件，以及生活方式产品与服务。在东芝集团的基本承诺“为了人类和地球的明天”的指引下，东芝以“通过创造力和创新实现增长”为目标来推动全球业务，并致力于让全球各地的人们生活在一个安全、有保障和舒适的社会中。
东芝于1875年在东京成立，如今已成为一家有着590多家附属公司的环球企业，全球拥有超过200,000名员工，年销售额逾6.5万亿日元（630亿美元）。
更多信息请访问东芝网站：www.toshiba.co.jp/index.htm
图片/多媒体资料库可以从以下网址获得： http://www.businesswire.com/multimedia/home/20150316006504/en/
免责声明：本公告之原文版本乃官方授权版本。译文仅供方便了解之用，烦请参照原文，原文版本乃唯一具法律效力之版本。
联系方式：
媒体垂询：
东芝公司
半导体&存储产品公司
Koji Takahata, +81-3-3457-4963
semicon-NR-mailbox@ml.toshiba.co.jp

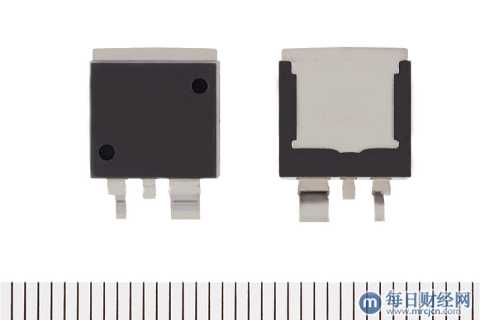

东芝：汽车用-40V P-ch功率MOSFET“TJ200F04M3L”（照片：美国商业资讯）
